قابلیتهای اصلی مدار ژرمــن مــولـــــر هــوشــمنـد
- دارای نرم افزار پیشرفته و قابل استفاده در سیستم عامل های اندروید و iOS
- استفاده از تمامی قابلیت های مدار بدون بازکردن درب دستگاه
- دارای خروجی NO و NC در ترمینال سنسور
- پشتیبانی از فوتوسل، فلاشر، تک کانال و چهار کانال و قابلیت بسته شدن اتوماتیک
- قابلیت تغییر زمان بسته شدن اتوماتیک با دیپ سه حالته
- قابلیت تغییر عملکرد درب در زمان تحریک سنسور
- دارای ترانس 4 وات
- مجهز به هیت سینک و رگولاتور
- دارای فیوز شیشه ای، دارای EMI فیلتر جهت جلوگیری از ایجاد نویز
نصب قسمت ســخت افزاری مدار ژرمــن مــولـــــر
1. افزودن ریموت کنترل : دکمه Code را به صورت لحظه ای فشار دهید، چراغ روی مدار خاموش می شود ، با فشردن دکمه استوپ ریموت کنترل ، ریموت به حافظه مدار اضافه می شود.
پاک کردن ریموت ها :
دکمه Code را به مدت 8 ثانیه فشار دهید، چراغ ابتدا خاموش و سپس روشن میشود بدین طریق ریموت های حافظه پاک میشود.
2. تغییر تک کانال به چهار کانال و بالعکس : اگر دیپ سوییچ روی حالت 4CH باشد ، چهار عملکرد بالا، پایین، استوپ و قفل هر کدام با یک دکمه مجزا عمل می کند و اگر دیپ سوییچ روی حالت 1CH باشد ، هر کدام از دکمه ها که با مدار لرن شده باشد، سه عملکرد بالا، استوپ و پایین را با هر بار تحریک انجام میدهد.
3. بسته شدن اتوماتیک (Auto Close) : در حالت پیش فرض ، مدار در حالت OFF است، اما در صورتیکه نیاز به بسته شدن حالت اتوماتیک دارید، اگر دیپ را روی حالت 45S یا 90S بگذارید، پس از کامل بالا رفتن درب (به ترتیب) پس از 45 ثانیه یا 90 ثانیه (بستگی به انتخاب شما دارد) درب بصورت خودکار بسته خواهد شد.
توجه: پیشنهاد میشود در صورتیکه بسته شدن اتوماتیک را فعال کردید از سنسور استفاده نمایید تا از برخورد احتمالی درب با اجسام متحرک جلوگیری شود.
4. چپگرد یا راستگرد (Reverse) : تنظیمات کارخانه در حالتی است که موتور در سمت راست درب نصب شود، اگر موتور در سمت چپ درب نصب شود، موقعیت این دیپ سوییچ را تغییر دهید تا دکمه های (بالا و پایین) ریموت بدرستی عمل کنند.
نصب قسمت نــــرمافـــزاری مدار ژرمــن مــولـــــر
بسته به نوع تلفن همراه خود (ios (آیفون) یا اندروید) از طریق لینک زیر، نرم افزار ژرمن مولر را دانلود کنید.
http://app.re-motor.com/down_german.php
توجه: برای استفاده از این نرم افزار ، همواره بلوتوث تلفن همراه خود را روشن نگهدارید.
توجه: زمان دانلود نرم افزار، وی پی ان خود را خاموش کنید.
مدار را از برق خارج نمایید، مجدد به برق وصل کنید، دکمه Reverse را شش مرتبه تغییر حالت دهید تا چراغ مدار چشمک بزند و این به معنای آماده اتصال به موبایل می باشد.

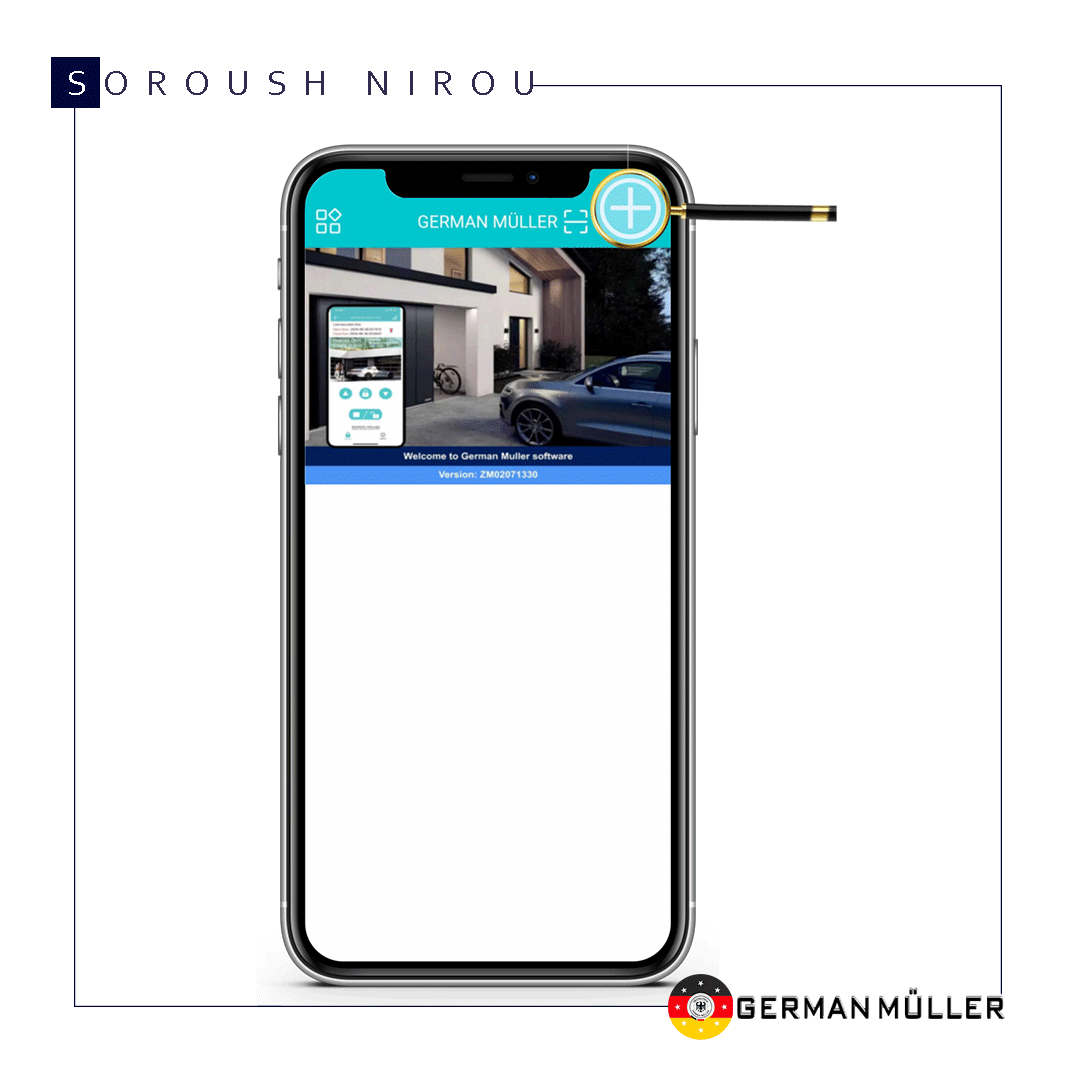

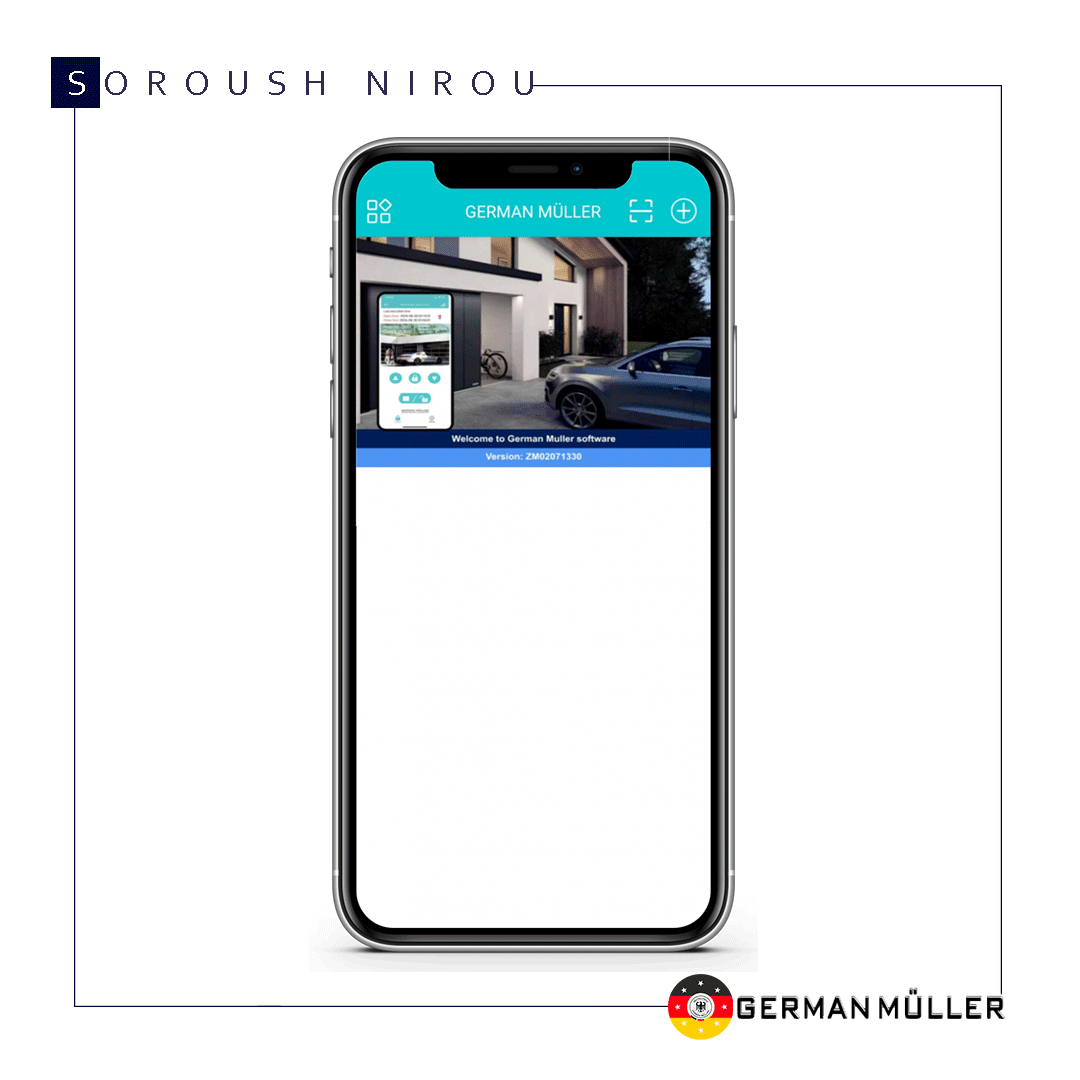

نرم افزار را باز کنید. علامت + در بالای گوشی سمت راست را انتخاب کنید تا دستگاه را جستجو کند، پس از چند ثانیه دستگاه روی نرم افزار اضافه میشود.
اکنون مربع را مطابق شکل، تایید کنید و سپس ok را انتخاب کنید.
مدار با موفقیت به نرم افزار اضافه خواهد شد.

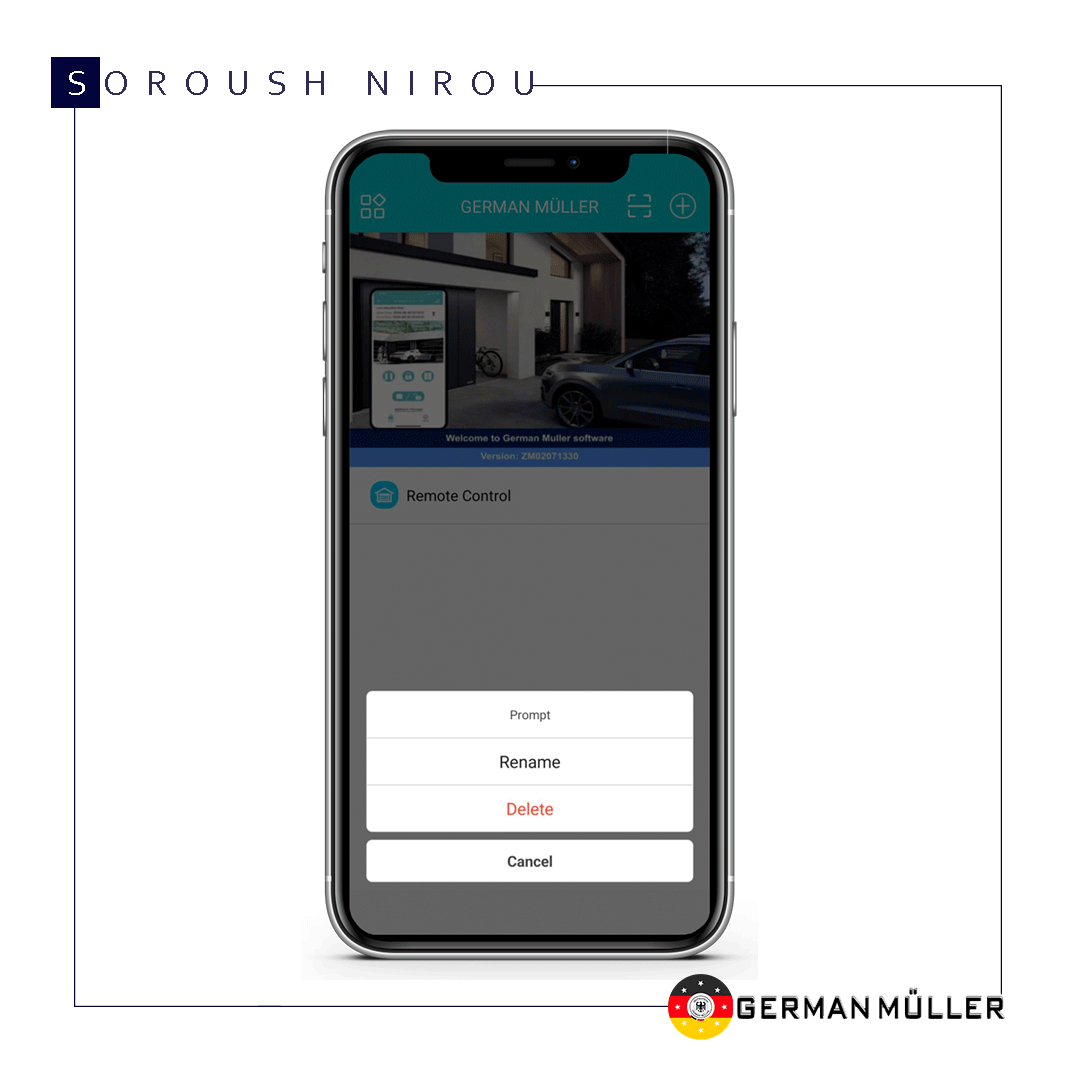

نام گذاری ریموت کنترل: میتوانید با نگه داشتن دست خود روی کلمه Remote Control و انتخاب Rename ، ریموت کنترل خود را نامگذاری کنید.

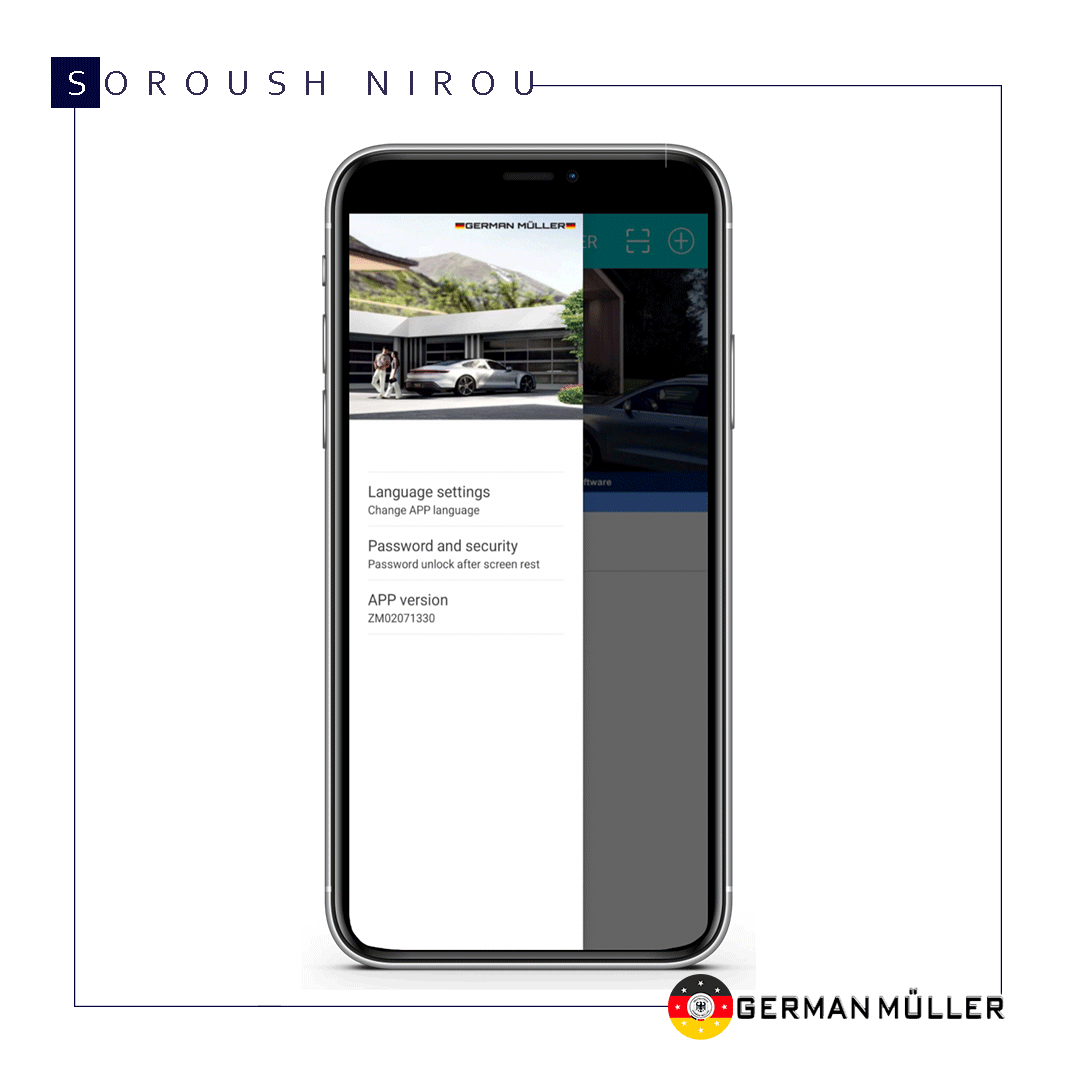

تغییر زبان: میتوانید از طریق منو بالا، سمت چپ و انتخاب گزینه Language setting ، زبان را به فارسی تغییر دهید.
قرار دادن پسورد: میتوانید از طریق منو بالا ، سمت چپ و انتخاب گزینه Password and security ، پسورد یا نقشه پترن بارگذاری کنید.
اجازه دسترسی به گوشی های دیگر: اولین تلفن همراه که به مدار متصل شود به عنوان مدیر نرم افزار شناخته می شود. مدیر نرم افزار میتواند از طریق بازکردن نرم افزار و سپس انتخاب گزینه Setting و در نهایت انتخاب گزینه Authorization code sharing با در دسترس قرار دادن QR کد به تلفن های دیگر، اجازه دسترسی بدهد.
اضافه کردن گوشی جدید: ابتدا نرم افزار را در گوشی جدید دانلود نمایید، با انتخاب گزینه Scanner (بالا سمت راست) طبق تصویر ، تلفن را به حالت Scan قرار دهید ، سپس بارکد گوشی مدیر را اسکن نمایید. بدین ترتیب ریموت کنترل به گوشی جدید اضافه میشود.

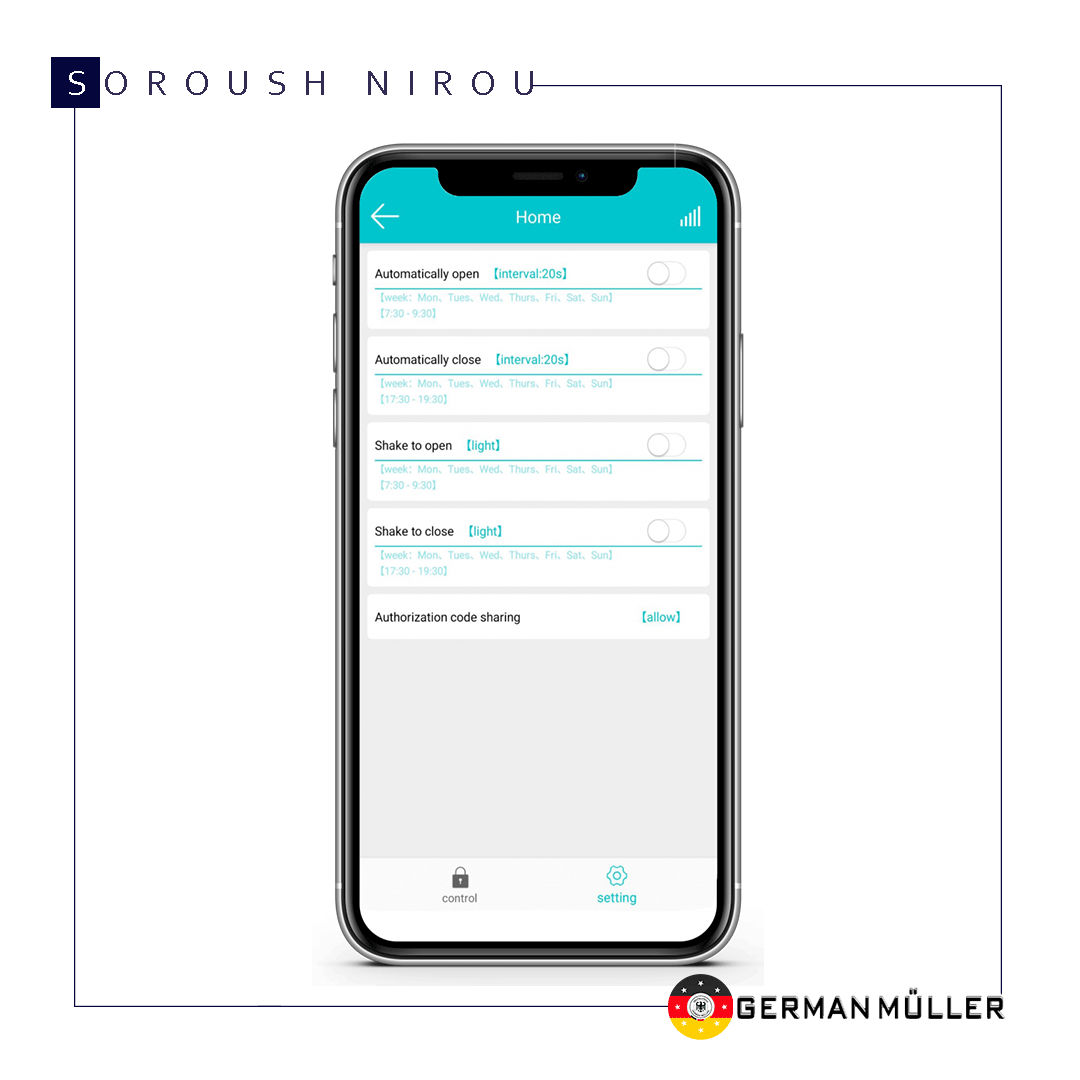

تنظیمات و قابلیت های دیگر نرم افزار: از طریق قسمت ریموت کنترل و انتخاب گزینه Setting میتوانید از قابلیت های زیر استفاده نمایید که هرکدام به شرح زیر است:
.png)
Automatically open: با روشن کردن این گزینه، زمانیکه در محدوده درب اتوماتیک قرار بگیرید، درب بصورت اتوماتیک باز میشود.
توجه: برای فعال شدن این گزینه حتما می بایست تقویم، ساعت شروع و پایان را انتخاب نمایید.
interval: با زمان دادن به این گزینه می توانید انتخاب کنید که چند ثانیه در ناحیه عملکرد درب قرار داشته باشد تا درب بالا برود.
Automatically close: با روشن کردن این گزینه، زمانیکه در محدوده درب اتوماتیک قرار بگیرید، درب بصورت اتوماتیک پایین می آید.
توجه: برای فعال شدن این گزینه حتما می بایست تقویم، ساعت شروع و پایان را انتخاب نمایید.
interval: با زمان دادن به این گزینه می توانید انتخاب کنید که چند ثانیه در ناحیه عملکرد درب قرار داشته باشد تا درب پایین برود.
Shake to open: با روشن کردن این گزینه، زمانیکه به نرم افزار وارد میشوید، بدون نیاز به رفتن در قسمت ریموت کنترل و انتخاب دکمه بالا، با تکان دادن تلفن ، درب باز میشود.
light: قدرت تکان دادن تلفن قابل تغییر می باشد.
توجه: برای فعال شدن این گزینه حتما می بایست تقویم، ساعت شروع و پایان را انتخاب نمایید.
Shake to close: با روشن کردن این گزینه، زمانیکه به نرم افزار وارد میشوید، بدون نیاز به رفتن در قسمت ریموت کنترل و انتخاب دکمه پایین، با تکان دادن تلفن ، درب بسته میشود.
light: قدرت تکان دادن تلفن قابل تغییر می باشد.
توجه: برای فعال شدن این گزینه حتما می بایست تقویم، ساعت شروع و پایان را انتخاب نمایید.
دانلود نرم افزار و راهنمای نصب مدار ژرمــن مــولـــــر
قابلیتهای اصلی مدار اینترنس هــوشــمنـد
- دارای نرم افزار پیشرفته و قابل استفاده در سیستم عامل های اندروید و iOS
- استفاده از تمامی قابلیت های مدار بدون بازکردن درب دستگاه
- دارای خروجی NO و NC در ترمینال سنسور
- پشتیبانی از فوتوسل، فلاشر، تک کانال و چهار کانال و قابلیت بسته شدن اتوماتیک
- قابلیت تغییر زمان بسته شدن اتوماتیک با دیپ سه حالته
- قابلیت تغییر عملکرد درب در زمان تحریک سنسور
- دارای ترانس 4 وات
- مجهز به هیت سینک و رگولاتور
- دارای فیوز شیشه ای، دارای EMI فیلتر جهت جلوگیری از ایجاد نویز

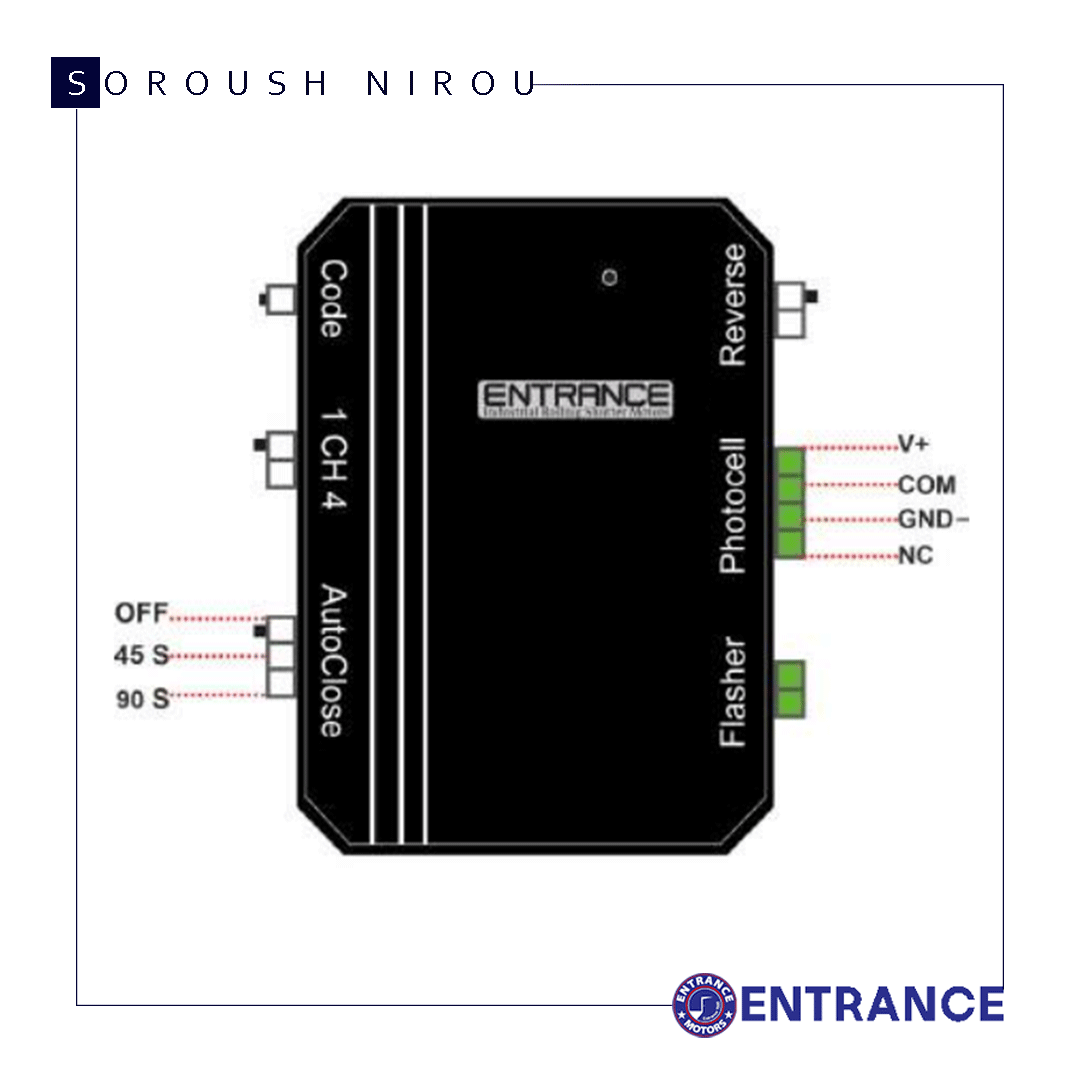

نصب قسمت ســخت افزاری مـــدار اینـــترنــس
1. افزودن ریموت کنترل : دکمه Code را به صورت لحظه ای فشار دهید، چراغ روی مدار خاموش می شود ، با فشردن دکمه استوپ ریموت کنترل ، ریموت به حافظه مدار اضافه می شود.
پاک کردن ریموت ها :
دکمه Code را به مدت 8 ثانیه فشار دهید، چراغ ابتدا خاموش و سپس روشن میشود بدین طریق ریموت های حافظه پاک میشود.
2. تغییر تک کانال به چهار کانال و بالعکس : اگر دیپ سوییچ روی حالت 4CH باشد ، چهار عملکرد بالا، پایین، استوپ و قفل هر کدام با یک دکمه مجزا عمل می کند و اگر دیپ سوییچ روی حالت 1CH باشد ، هر کدام از دکمه ها که با مدار لرن شده باشد، سه عملکرد بالا، استوپ و پایین را با هر بار تحریک انجام میدهد.
3. بسته شدن اتوماتیک (Auto Close) : در حالت پیش فرض ، مدار در حالت OFF است، اما در صورتیکه نیاز به بسته شدن حالت اتوماتیک دارید، اگر دیپ را روی حالت 45S یا 90S بگذارید، پس از کامل بالا رفتن درب (به ترتیب) پس از 45 ثانیه یا 90 ثانیه (بستگی به انتخاب شما دارد) درب بصورت خودکار بسته خواهد شد.
توجه: پیشنهاد میشود در صورتیکه بسته شدن اتوماتیک را فعال کردید از سنسور استفاده نمایید تا از برخورد احتمالی درب با اجسام متحرک جلوگیری شود.
4. چپگرد یا راستگرد (Reverse) : تنظیمات کارخانه در حالتی است که موتور در سمت راست درب نصب شود، اگر موتور در سمت چپ درب نصب شود، موقعیت این دیپ سوییچ را تغییر دهید تا دکمه های (بالا و پایین) ریموت بدرستی عمل کنند.
5. ترمینال سنسور: ترمینال سنسور: سنسور را به ترمینالهای COM, GND (-) و V +, مدار متصل نمایید. NC در این قسمت استفاده نخواهد شد. سنسورهای اینترنس را مطابق نقشه تصویر به مدار متصل نمایید. توجه: با توجه به اهمیت سنسور در حفظ امنیت درب اتوماتیک پیشنهاد میشود از سنسور استاندارد استفاده نمایید.
تنظیم عملکرد درب پس از تحریک سنسور: مدار اینترنس به گونه ای طراحی شده که میتوان نحوه عملکرد درب را پس از تحریک سنسور به سه شکل مختلف تغییر داد. به این صورت میتوانید بعد از تحریک سنسور مدار را بگونه ای تنظیم کنید که درب بایستد. سی سانتیمتر بالا برود یا درب تا انتها بالا برود. نحوه تنظیم: دکمه های قفل و استوپ ریموت را به مدت پنج ثانیه فشار دهید. طبق نیاز خود این عمل را تکرار کنید.
یک بار چشمک زدن: درب پس از تحریک سنسور میایستد. دو بار چشمک زدن: درب پس از تحریک سنسور سی سانتیمتر بالا میرود. سه بار چشمک زدن: درب پس از تحریک سنسور تا حد بالایی باز میگردد. ترمینال فلاشر با توجه به این که خروجی فلاشر دارای برق 220 ولت است لطفاً به هنگام نصب فلاشر ما بقیه ترمینال های مدار را از برق خارج نمایید. دو سیم خروجی از فلاشر را به دو ترمینال فلاشر متصل نمایید. به هنگام حرکت، درب فلاشر روشن خواهد شد و به هنگام توقف، درب فلاشر به سرعت خاموش میشود.
نصب قسمت نــــرمافـــزاری مـــدار اینـــترنــس
بسته به نوع تلفن همراه خود (ios (آیفون) یا اندروید) از طریق لینک زیر، نرم افزار اینـــترنــس را دانلود کنید.
توجه: برای استفاده از این نرم افزار ، همواره بلوتوث تلفن همراه خود را روشن نگهدارید.
توجه: زمان دانلود نرم افزار، وی پی ان خود را خاموش کنید.
مدار را از برق خارج نمایید، مجدد به برق وصل کنید، دکمه Reverse را شش مرتبه تغییر حالت دهید تا چراغ مدار چشمک بزند و این به معنای آماده اتصال به موبایل می باشد.

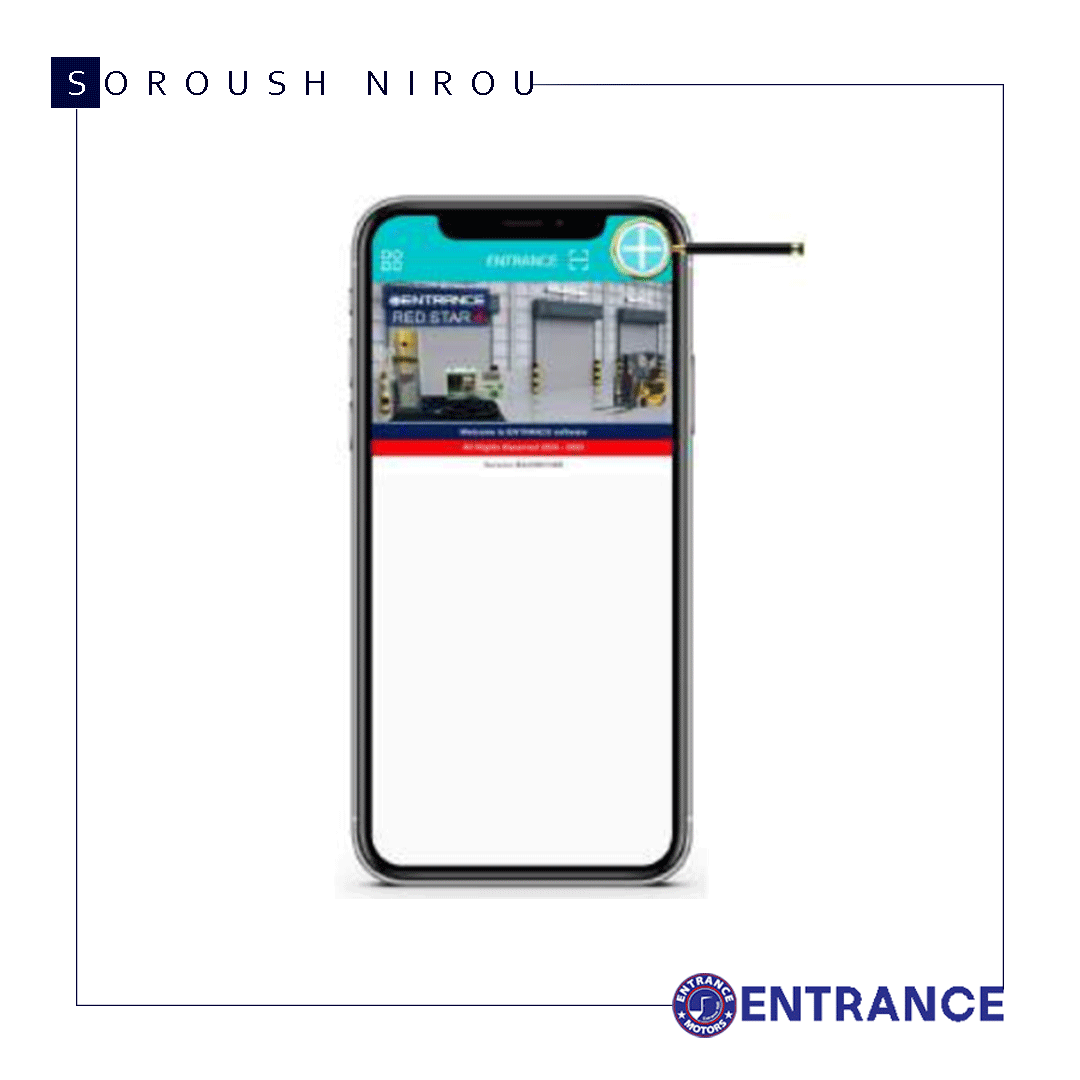

نرم افزار را باز کنید. علامت + در بالای گوشی سمت راست را انتخاب کنید تا دستگاه را جستجو کند، پس از چند ثانیه دستگاه روی نرم افزار اضافه میشود.

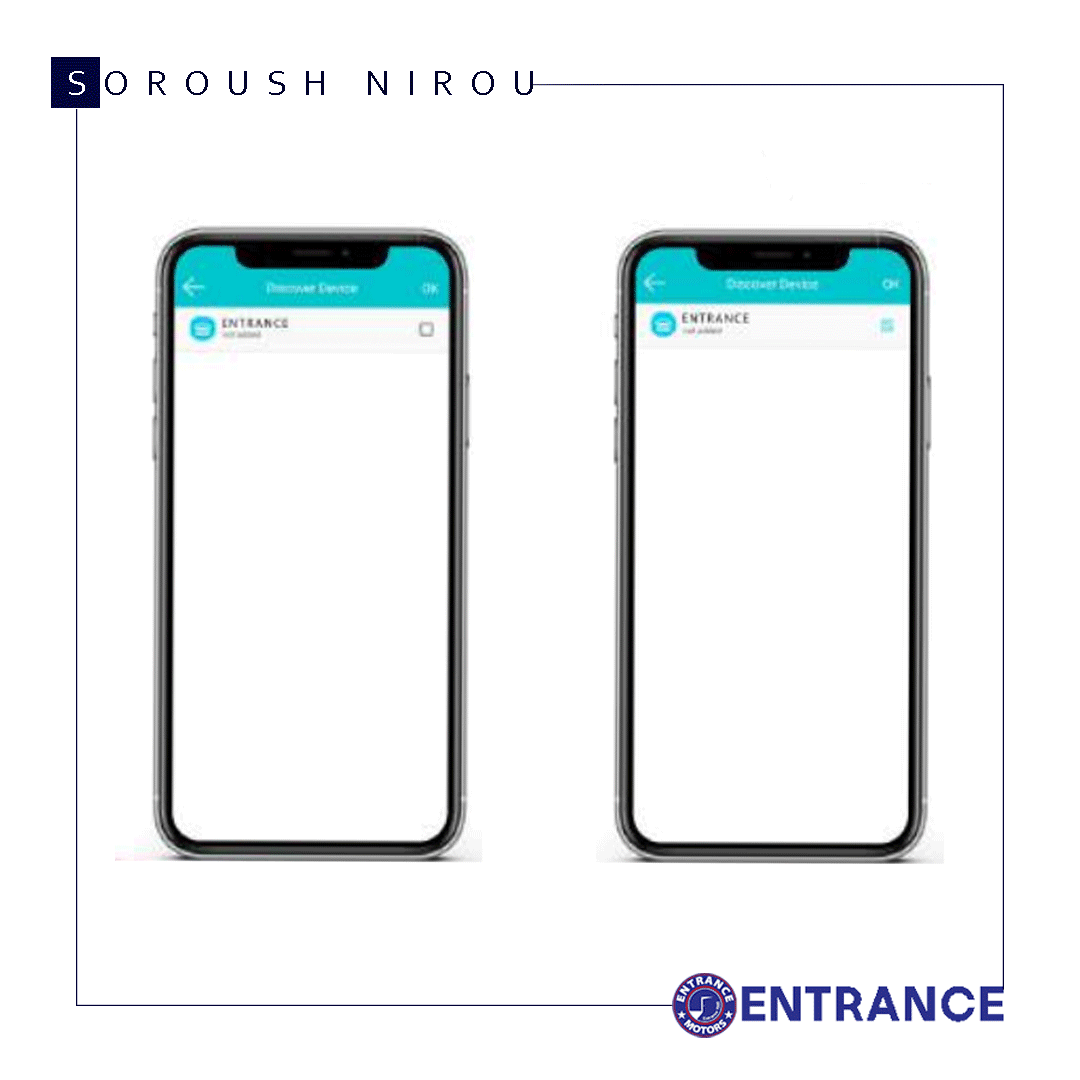

اکنون مربع را مطابق شکل، تایید کنید و سپس ok را انتخاب کنید.
مدار با موفقیت به نرم افزار اضافه خواهد شد.

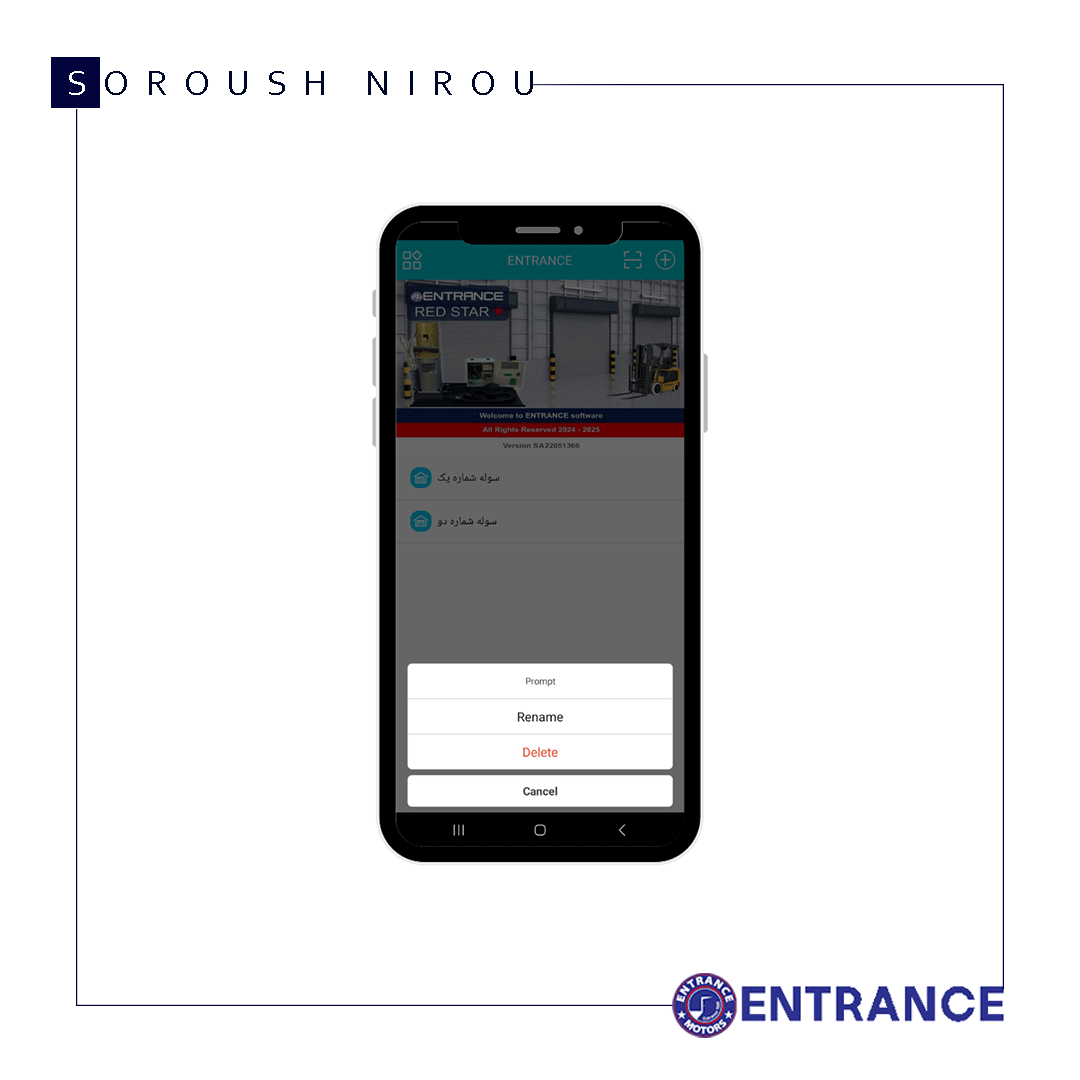

نام گذاری ریموت کنترل: میتوانید با نگه داشتن دست خود روی کلمه Remote Control و انتخاب Rename ، ریموت کنترل خود را نامگذاری کنید.

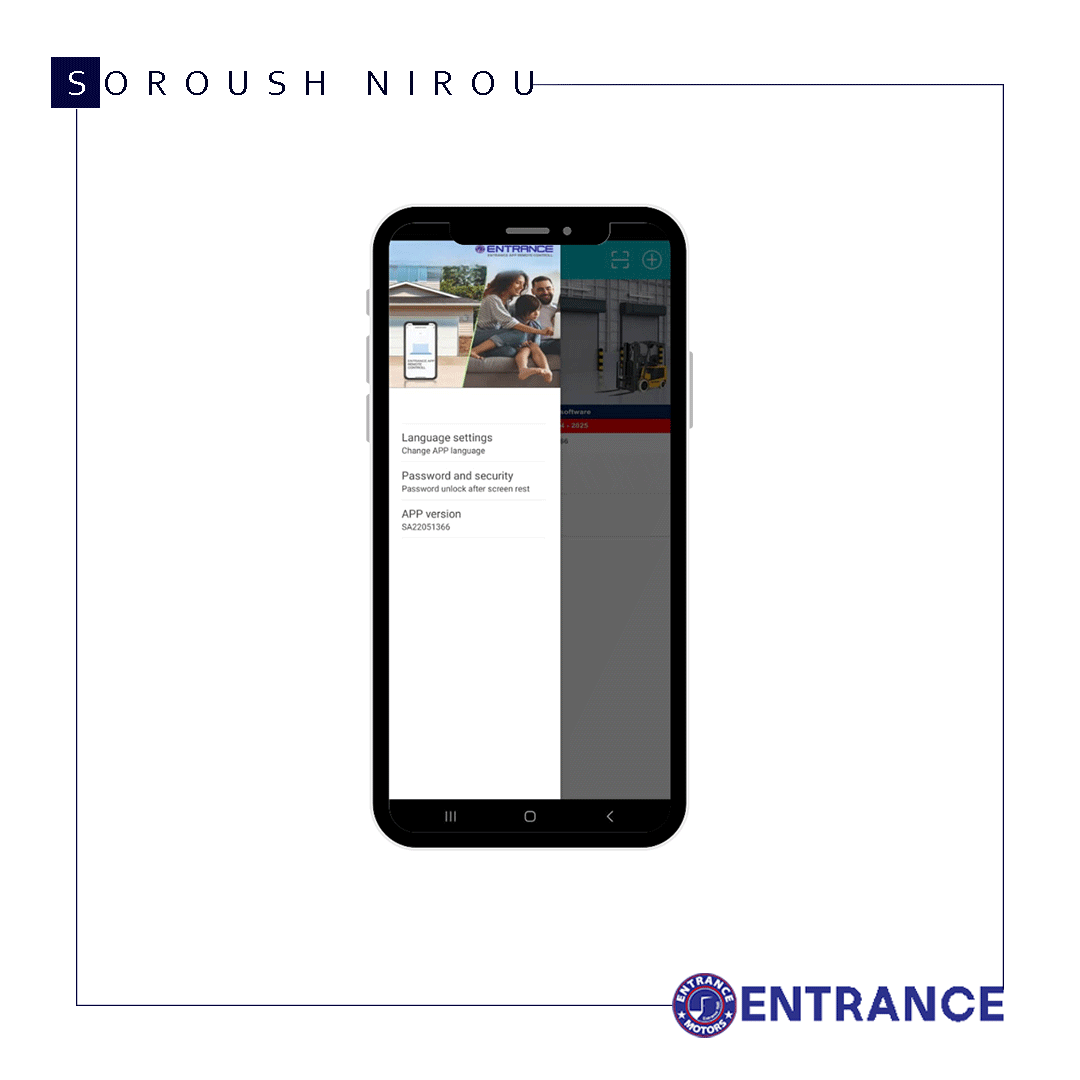

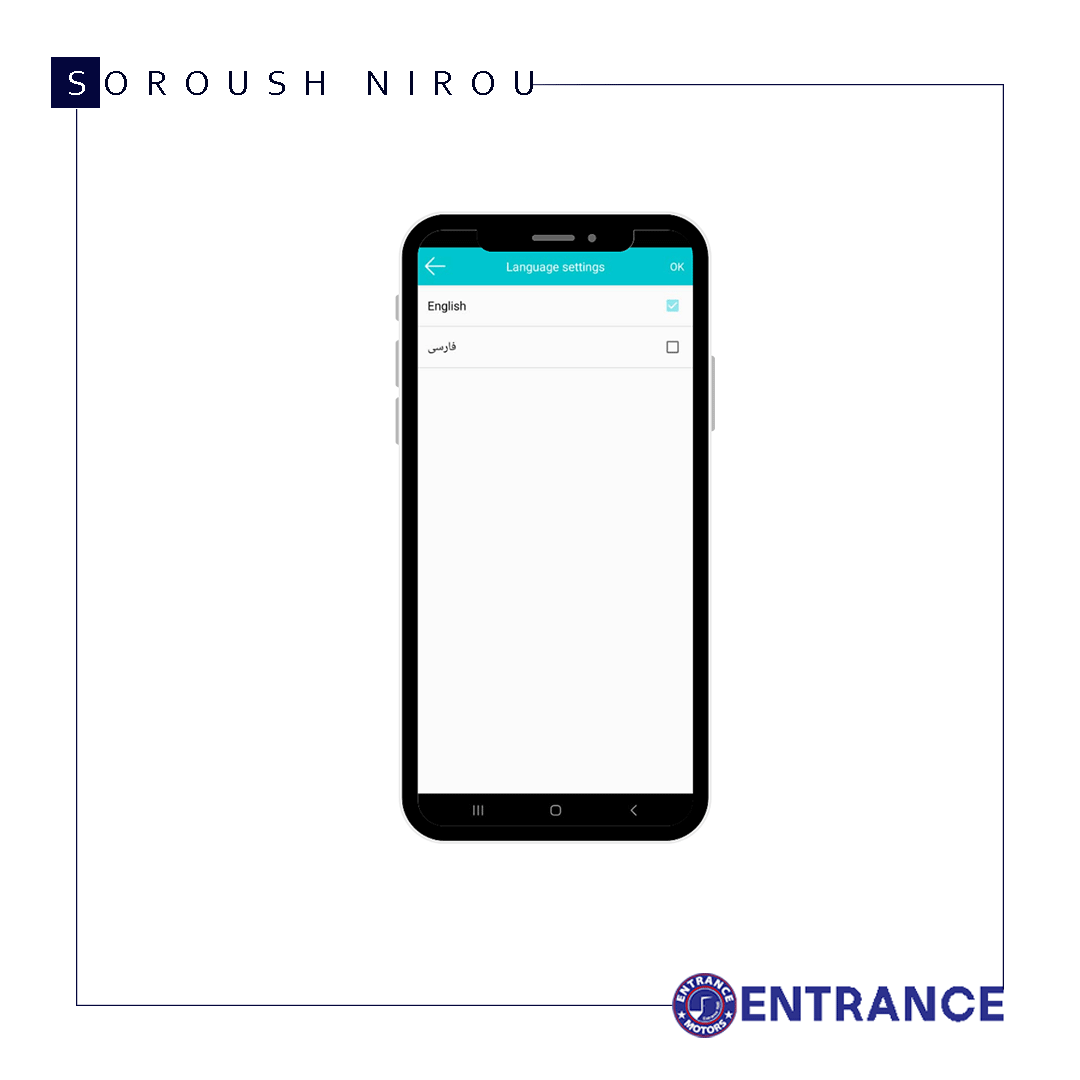

تغییر زبان: میتوانید از طریق منو بالا، سمت چپ و انتخاب گزینه Language setting ، زبان را به فارسی تغییر دهید.
قرار دادن پسورد: میتوانید از طریق منو بالا ، سمت چپ و انتخاب گزینه Password and security ، پسورد یا نقشه پترن بارگذاری کنید.
اجازه دسترسی به گوشی های دیگر: اولین تلفن همراه که به مدار متصل شود به عنوان مدیر نرم افزار شناخته می شود. مدیر نرم افزار میتواند از طریق رفتن به قسمت ریموت کنترل سپس انتخاب گزینه Setting و در نهایت انتخاب گزینه Authorization code sharing با در دسترس قرار دادن QR کد به تلفن های دیگر، اجازه دسترسی بدهد.

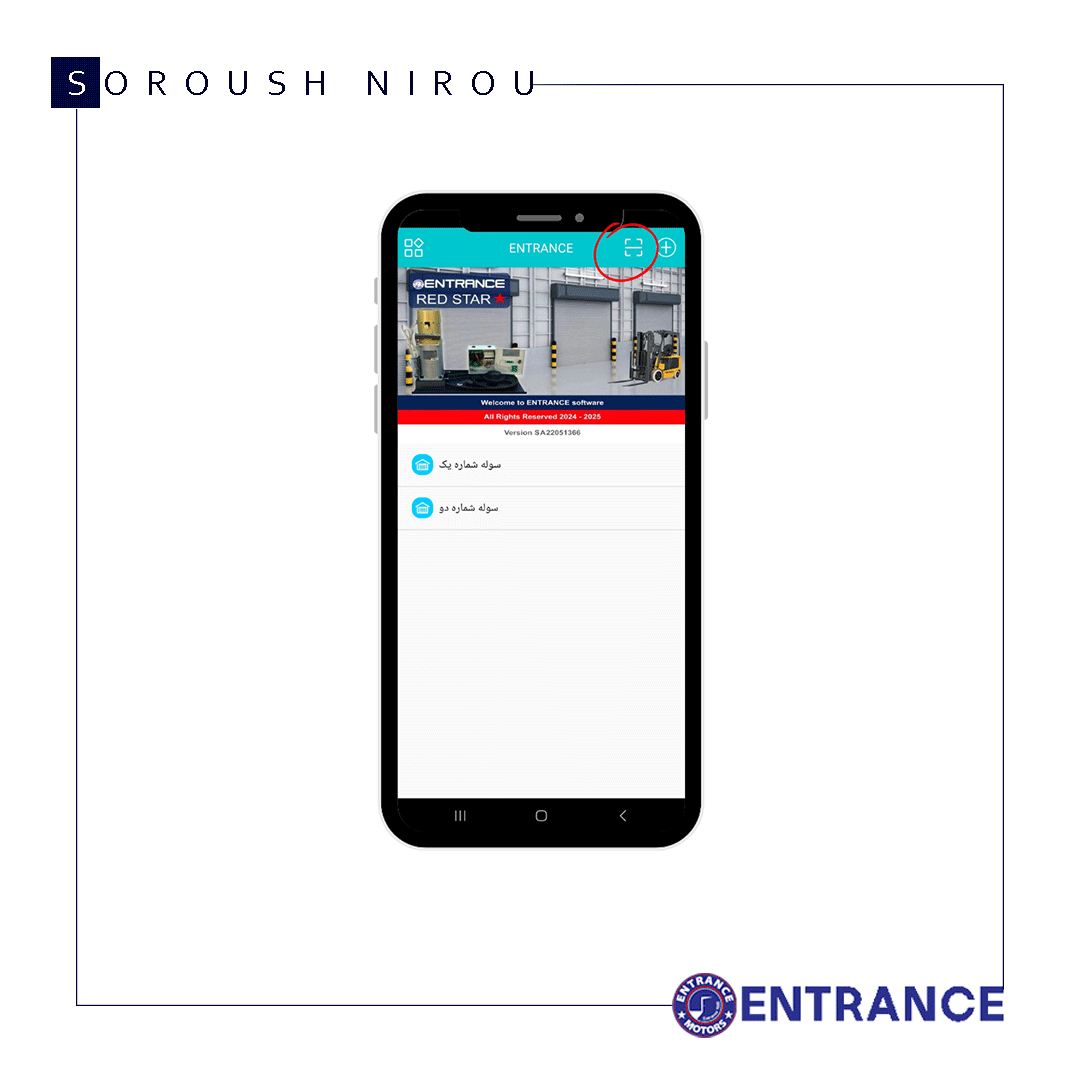

اضافه کردن گوشی جدید: ابتدا نرم افزار را در گوشی جدید دانلود نمایید، با انتخاب گزینه Scanner (بالا سمت راست) طبق شکل ، تلفن را به حالت Scan قرار دهید ، سپس بارکد گوشی مدیر را اسکن نمایید. بدین ترتیب ریموت کنترل به گوشی جدید اضافه میشود.

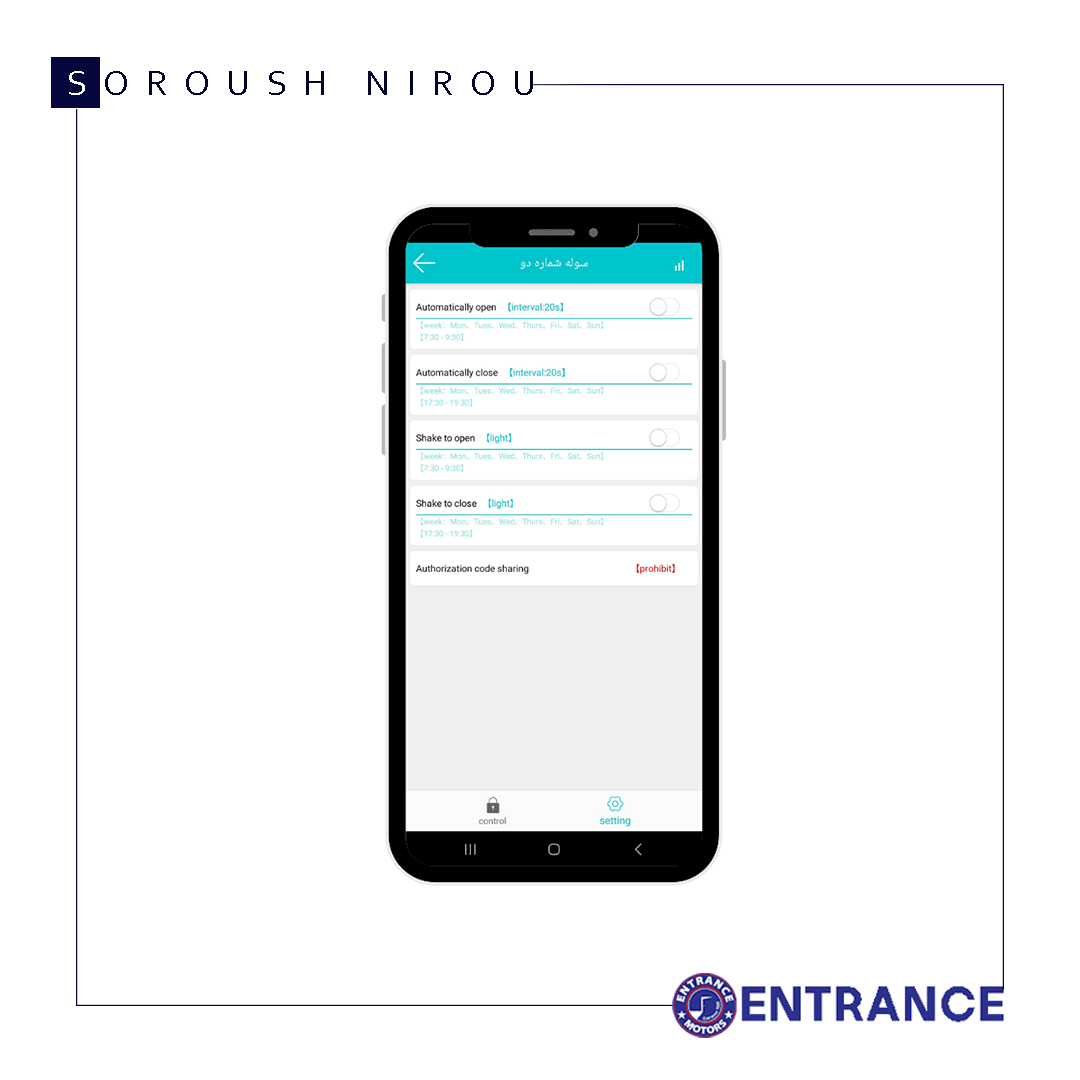

تنظیمات و قابلیت های دیگر نرم افزار: از طریق قسمت ریموت کنترل و انتخاب گزینه Setting میتوانید از قابلیت های زیر استفاده نمایید که هرکدام به شرح زیر است:
Automatically open: با روشن کردن این گزینه، زمانیکه در محدوده درب اتوماتیک قرار بگیرید، درب بصورت اتوماتیک باز میشود.
توجه: برای فعال شدن این گزینه حتما می بایست تقویم، ساعت شروع و پایان را انتخاب نمایید.
interval: با زمان دادن به این گزینه می توانید انتخاب کنید که چند ثانیه در ناحیه عملکرد درب قرار داشته باشد تا درب بالا برود.
Automatically close: با روشن کردن این گزینه، زمانیکه در محدوده درب اتوماتیک قرار بگیرید، درب بصورت اتوماتیک پایین می آید.
توجه: برای فعال شدن این گزینه حتما می بایست تقویم، ساعت شروع و پایان را انتخاب نمایید.
interval: با زمان دادن به این گزینه می توانید انتخاب کنید که چند ثانیه در ناحیه عملکرد درب قرار داشته باشد تا درب پایین برود.
Shake to open: با روشن کردن این گزینه، زمانیکه به نرم افزار وارد میشوید، بدون نیاز به رفتن در قسمت ریموت کنترل و انتخاب دکمه بالا، با تکان دادن تلفن ، درب باز میشود.
light: قدرت تکان دادن تلفن قابل تغییر می باشد.
توجه: برای فعال شدن این گزینه حتما می بایست تقویم، ساعت شروع و پایان را انتخاب نمایید.
Shake to close: با روشن کردن این گزینه، زمانیکه به نرم افزار وارد میشوید، بدون نیاز به رفتن در قسمت ریموت کنترل و انتخاب دکمه پایین، با تکان دادن تلفن ، درب بسته میشود.
light: قدرت تکان دادن تلفن قابل تغییر می باشد.
توجه: برای فعال شدن این گزینه حتما می بایست تقویم، ساعت شروع و پایان را انتخاب نمایید.
